dn400閘閥標準尺寸及多重長度多少

[ 2024-08-13 ]

dn400閘閥標準尺寸及多重長度多少‌？DN400閘閥的標準尺寸包括外徑為445mm(17.5英寸),內徑為406mm(16英寸),厚度為12mm(0.47英寸)。這些尺寸適用于將不同的管道、閥門、泵等設備連接在一起，形成一個完整的管道系統。DN400閘閥的標準尺寸確保了安裝的順利進行，并且對于閘閥與管道系統的安裝和密封具有重要影響，必須嚴格按照標準要求進行安裝。‌此外，DN400鑄鐵閘門通常呈現出矩形或圓形的框架結構，框架內部裝有密封板，用于控制水流。閘門的高度和長度會根據實際工程需要而有所變化，但通道的寬度始終保持在400毫米。這些信息提供了關于DN400鑄鐵閘門外觀和結構的基本了解。‌

對于DN300電動閘閥的尺寸，提供了更詳細的規格信息，包括不同型號和材質的閘閥及其對應的尺寸范圍。例如，保溫閘閥BZ41W-16P的規格和型號包括DN15、DN20、DN25等，直到DN350、DN400、DN450、DN500、DN600、DN700、DN800等。這些信息展示了不同通徑的閘閥及其對應的尺寸范圍。‌綜上所述，DN400閘閥的標準尺寸為外徑445mm(17.5英寸),內徑406mm(16英寸),厚度12mm(0.47英寸)，這些尺寸對于確保閘閥與管道系統的正確連接和密封至關重要。同時，DN400鑄鐵閘門的結構和尺寸也提供了關于其外觀和內部結構的基本信息，有助于理解其設計和應用場景。標準尺寸表是指根據特定行業或產品的要求,制定出的一套標準尺寸參考表格,旨在為相關行業提供統一化的尺寸規范,以便生產、選型和安裝。

閘閥是一種用于截斷或接通管路中介質的裝置，其長度通常根據設計和材料有所不同。DN400的閘閥一般長為46Cm。直徑400㎜的閥門開度10度時的通流截面是多少直徑400㎜的閥門開度10度時的通流截面是5.0萬平方mm左右。DN400供水管多少距離設置閥門這個不一定的，要根據實際而定！這個也可以按照設計圖紙來做，一般這么內大的供水容管道基本是自來水公司負責安裝的。如果只是主水管，而沒有分水管，可以很長一段距離在設置一個閥門的。主水管與分水管交叉處要安裝一個進典閥門。

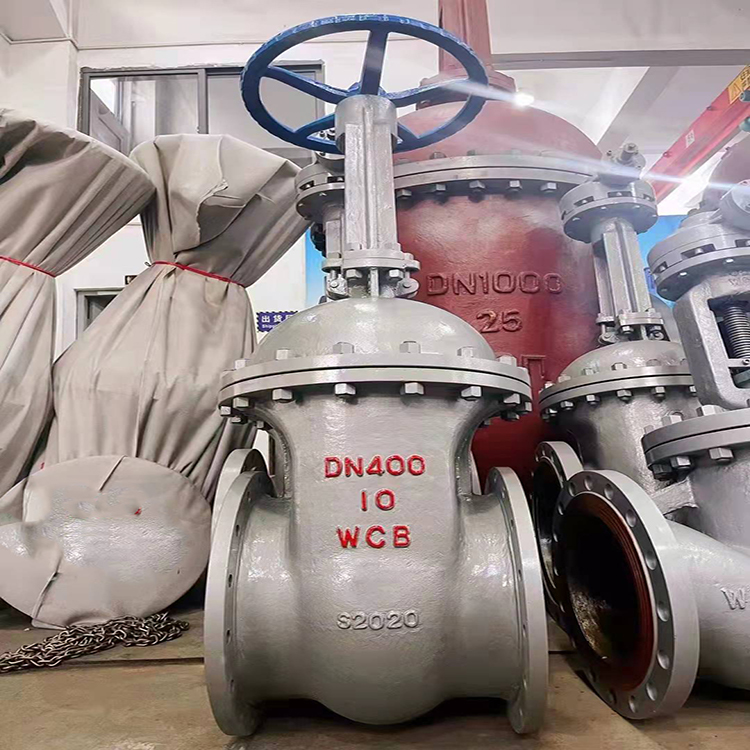

DN400閘閥的重量因設計和材料不同而有所差異，‌但通常重量較傳統閘閥減輕約20%~30%。‌DN400閘閥的標準尺寸包括結構長度為102L，‌長度為255mm，‌螺絲數為16個，‌匹配管子外徑小外徑為426大外徑為406。‌這些尺寸參數對于確定閘閥的重量非常重要，‌因為它們直接關系到閥門的體積和材料用量。‌然而，‌具體的重量還會受到閥門材質的影響，‌如鑄鐵閘閥通常比鑄鋼閘閥輕。‌例如，‌上海滬宣的Z41H-25C DN400手動閘閥，‌其本體采用高級球黑鑄鐵制成，‌重量較傳統閘閥減輕約20%~30%，‌這表明材質的選擇對最終重量有顯著影響。‌

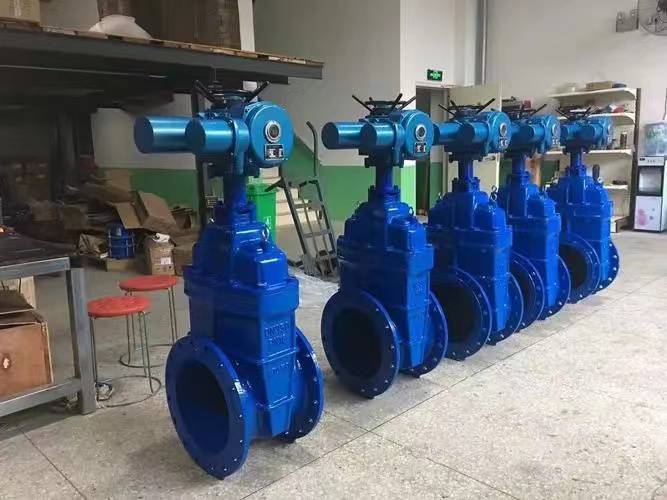

電動閥

此外，‌閥門重量及法蘭規格重量的參考明細表提供了閥門重量的詳細信息，‌但具體到DN400閘閥的確切重量需要查閱具體的閥門規格和材質信息。‌由于不同供應商可能使用不同的材料和設計，‌因此重量會有所不同。‌在實際應用中，‌選擇合適的閘閥時，‌除了考慮重量外，‌還應考慮閥門的性能、‌耐用性以及是否符合特定的管道系統要求。‌

壓力等級 (MPa)		PN1.6MPa
口徑 Size	nn	50	65	80	100	125	150	200	250	300	350	400
L		250	270	280	330	360	390	460	530	630	690	750
H		305	354	402	437	496	541	699	815	914	1189	1350
W		200	200	250	250	300	350	400	450	500	550	600
重量(Kg)		20	30	38	56	75	100	182	278	398	500	618

壓力等級 (MPa)		PN2.5MPa
口徑 Size	nn	50	65	80	100	125	150	200	250	300	350	400
L		250	270	280	330	360	390	460	530	630	690	750
H		325	363	415	453	505	556	744	864	948	1269	1450
W		200	200	250	300	350	400	450	500	550	600	600
重量(Kg)		20	30	39	58	80	101	190	290	405	510	650

壓力等級 (MPa)		PN4.0MPa
口徑 Size	nn	50	65	80	100	125	150	200	250	300	350	400
L		250	270	280	330	360	390	460	530	630	690	750
H		325	370	430	480	532	589	783	888	965	1285	1512
W		200	200	250	300	350	400	450	500	550	600	600
重量(Kg)		20	31	41.5	61	83	110	210	318.5	430	520	680
