產品名稱：j941h-16c dn150智能調節型電動截止閥[ 2022-08-19 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、j941h-16c dn150智能調節型電動截止閥介紹
上海湖泉閥門集團有限公司電動截止閥由電動執行機構和截止閥兩部分組成。它的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長；閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性；可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要和用戶要求；適用于各類腐性介質的管道上，有良好的防腐性的足夠的強度。
二、j941h-16c dn150智能調節型電動截止閥的結構特點
1、單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
2、低扭矩設計。特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。
3、楔形密封結構。它是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。
4、啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。
5、上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。
6、閥體與閥蓋的連接形式各有不同、夾箍銷軸式連接、法蘭墊片連接和自密封螺紋連接。
7、閥座、閥瓣密封面均采用等離子噴焊或堆焊鈷鉻鎢硬質合金，密封面硬度高、耐磨、抗擦傷、使用壽命長。
8、閥桿材料為滲氮鋼、滲氮后的閥桿表面硬度高、耐磨、抗擦傷、同時防腐蝕、使用壽命長。
9、密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。
10、閥門口徑DN50以下的閥體、閥蓋是模鍛件、DN65以上的閥體、閥蓋是鑄鋼件。
三、j941h-16c dn150智能調節型電動截止閥的參數
閥門材質：鑄鐵、鑄鋼、不銹鋼、鍛鋼、鍛不銹鋼、鉻鉬鋼；
工作壓力：1.6-32MPa；
工作溫度：-196C- 550°C；
閥門口徑：DN15-DN800 ；
連接方式：法蘭、絲口或焊接；
驅動方式:電動 ；
適用介質：水、油品、氣體、蒸汽等；
應用領域：機械設備、化工設備、通用零部件、工業設備、給排水設備、造紙設備、電力設備、治金粉末設備、采礦設備，市政、電子工業等。
四、j941h-16c dn150智能調節型電動截止閥助于零部件材料
閥體 閥蓋 閥瓣 密封圈 閥桿 填料 適用介質 適用溫度
(≤℃)WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425 ZGlCrl8Ni9Ti 0Crl8Ni9Ti+
Stellite12Stellite6 lCrl8Ni9Ti PTFE 硝酸類 200 ZGlCrl8Ni2Mo2Ti CF8M+
Stellite12lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸類、
堿類、混酸200 ZG00Crl7Nil4M02 CF3M+
Stellite12Stel1ite6 316L PTFE 磷酸類、
尿素、甲銨液200 ZGlCr5MO ZGlCr5MO+
Stellite12Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550

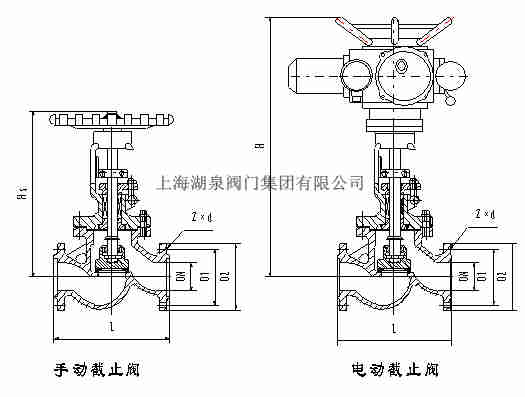

五、j941h-16c dn150智能調節型電動截止閥主要規格尺寸
1.6MPa DN L D D1 b n-φd 電裝型號 L1 H D0 凸面法蘭
RF
J94lH
J941Y
J94lW
J94lF
J94lN
16C
16P
16R
16I50 230 160 125 16 4-φ18 DZWl0 590 645 365 65 290 180 145 18 4-φ18 DZWl0 590 690 365 80 310 195 160 20 8-φ18 DZW20 590 715 365 100 350 215 180 20 8-φ18 DZW20 590 770 365 125 400 245 210 22 8-φ18 DZW30 590 780 365 150 480 280 240 24 8-φ23 DZW45 590 875 365 200 600 335 295 26 12-φ23 DZW60 810 967 470 250 650 405 355 30 12-φ25 DZW90 810 1153 470 300 750 460 410 30 12-φ25 DZWl20 830 1292 550 350 850 520 125 34 16-φ25 DZWl20 830 1530 550 400 950 580 470 36 16-φ30 DZWl80 870 1810 320 450 1200 640 525 40 20-φ30 DZW250 870 - 320 500 1250 705 585 44 20-φ34 DZW500 1170 - 570 2.5MPa 50 230 160 650 20 4-φ18 DZWl0 590 645 365 凸面法蘭
RF
J941H
J941Y
J941W
25
25P
25R
25I65 290 180 145 22 8-φ18 DZWl0 590 690 365 80 3lO 195 160 22 8-φ18 DZW20 590 715 365 100 350 230 190 24 8-φ23 DZW20 590 770 365 125 400 270 220 28 8-φ25 DZW30 590 780 365 150 480 300 250 30 8-φ25 DZW45 810 875 470 200 600 360 310 34 12-φ25 DZW60 810 967 470 250 650 425 370 36 12-φ30 DZW90 830 1153 550 300 750 485 430 40 16-φ30 DZWl20 830 1292 550 350 850 550 490 44 16-φ34 DZWl80 870 1650 320 400 950 610 550 48 16-φ34 DZW250 870 1830 320 450 1200 660 600 50 16-φ34 DZW350 1170 - 570 500 1250 730 660 52 16-φ41 DZW500 1170 - 570
