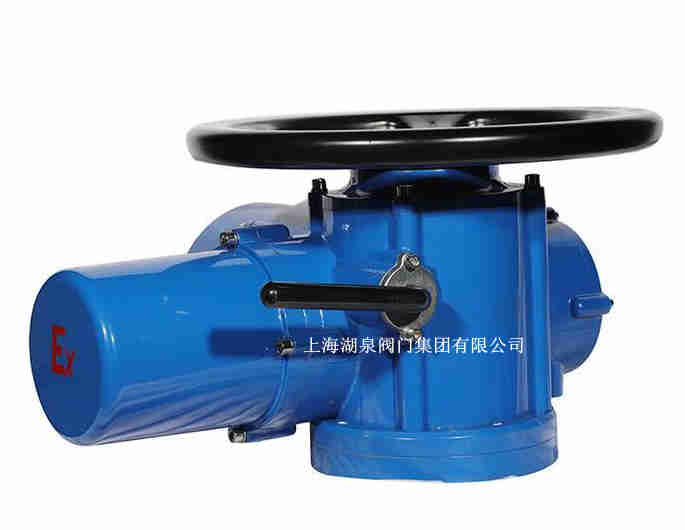

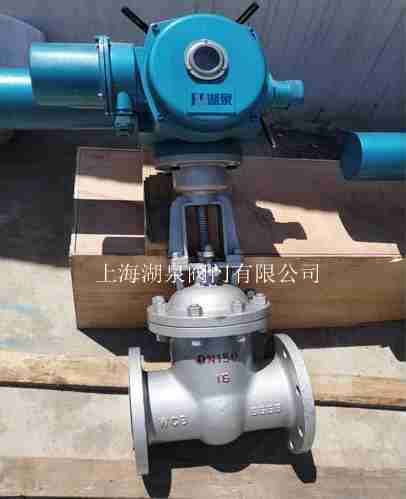

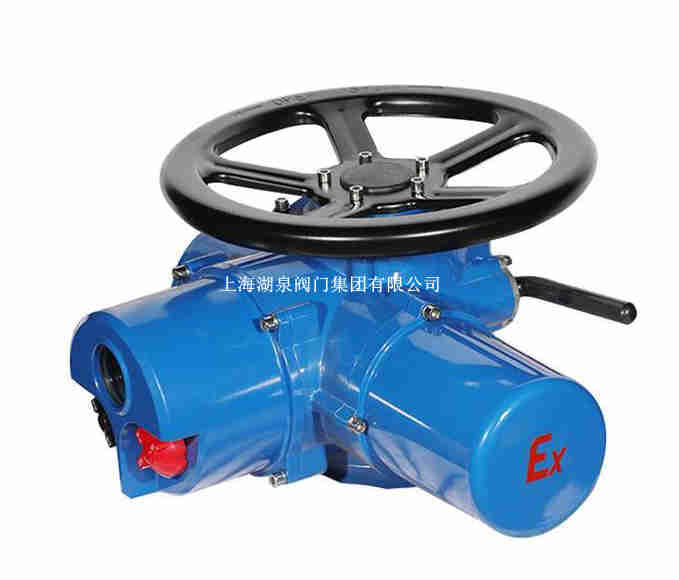

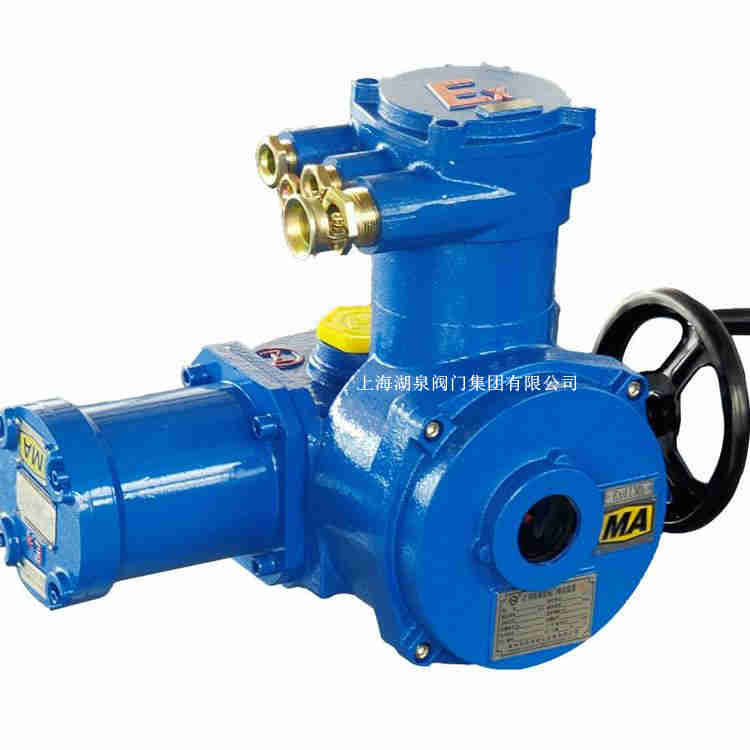

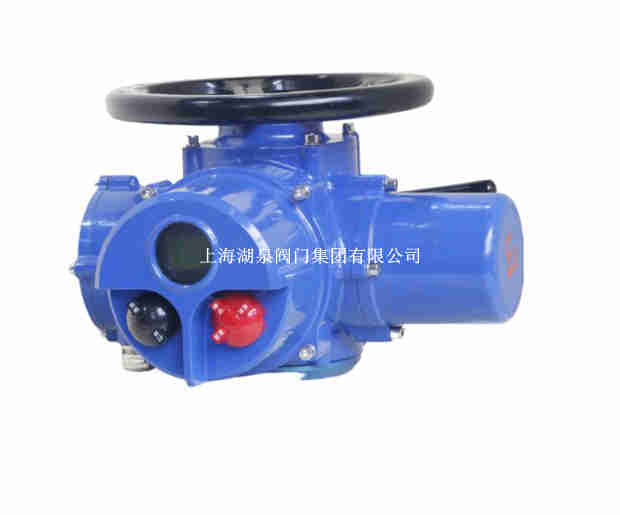

電動閘閥執行器如何接線呢？上海湖泉閥門集團有限公司是一家集生產、科研、開發、銷售、服務于一體的電動閥門裝置,電動裝置,電動頭,閥門執行器,電動執行器,DZW,2SA3,Z,DQW,Q,DKX,隔爆型,智能一體化,機電一體化,電動閘閥,電動截止閥,電... 電動執行器(又稱電動執行機構、電動執行器、電動頭),質量保證,產品實行三包,售后服務優良,產品終身保修洽談。閥門電動執行器,閥門電動執行機構,常州閥門電動裝置,普通型,智能型開關,型調節裝置,執行器生產廠家,產品廣泛應用于石油,水處理,專業生產閥門驅動裝置,值得信賴,閥門電動執行器,庫存量大,廠家直銷,價格合理,服務優質找閥門電動執行器，質保12個月! 電動閘閥執行器如何接線接線就明： 1、2、3為220V電源輸入端，其中1為白線是公共端，一般接零線，2為開控制輸入，3為關控制輸入，藍線：電動閥關電源、紅線：電動閥開電源（2，3通過一個開關再接入220V火線,不可同時得電，最好用轉換開關，每次只能一個得電。）4、5、6為閥門位置反饋開關，（）綠線：信號反饋共用端）其中5接反饋公共端，一般為（反饋電源任意一根即可），4在閥門開到位時接通5，給出一個閥門開到位的信號；6在閥門關到位的時候接通5，給出一個閥門關到位的信號。另外此反饋電動執行器不在電源輸出，要在反饋回路接上一個電源，220V/DC24V。黑線：閥門開時輸出信號電源（220V），黃線：閥門關時輸出信號電源（220V）。 先要弄清楚各種標識代表的意思，再弄懂連線方法，再學會看不同樣式的圖就可以了。
電動閥門執行器按電源電壓一般可分交流（AC110V、AC220V、AC380V），直流（DC24V、DC12V），按控制方式分為有源開關式、無源開關式、電位計型、調節型等。
通過下面不同的接線圖：
1、有源開關式，普通開關型帶有源燈指示接線圖
2、無源開關式，開關型無源觸點型帶反饋接線圖
3、開度式電位計型，開關型帶開度式接線圖
4、智能調節式，輸入輸出4-20mA，智能調節型接線圖
5、交流AC380V，帶無源觸點反饋，380V電源接線圖 電動閥門接線方式是根據不同的使用要求以及現場工況不同所分類的,不同功能的電動執行器所采用的接線方式也都是不盡相同。用戶應當對接線方面的相關知識有所了解, 【電動閥門的接線圖及分類】電動閥門接線方法是根據不同的運用要求以及現場工況不同所分類的,不同功能的電動執行器所選用的接線方法也都是不盡相同。 電動閘閥執行器如何接線主要特點， 執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單方便。
1、執行器的關鍵部件─控制器，采用混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
2、驅動量的反饋檢測采用高性能導電塑料電位器，分辨率<0.4%。
3、 具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
4、 用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態）。
5、用狀態選擇開關可以設定（正、反動作）。
6、 用狀態選擇開關可以設定輸入信號為（DC4～20mA或DC1～5V）。
7、調整工作零點（始點）和行程（終點）簡單易行。
8、 當突然斷電時，能確保閥芯自鎖。
9 、采用同步皮帶傳動，有效降低了噪音。
10、延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。
