配水閘閥的工作原理圖及怎么安裝圖解
[ 2025-03-11 ]

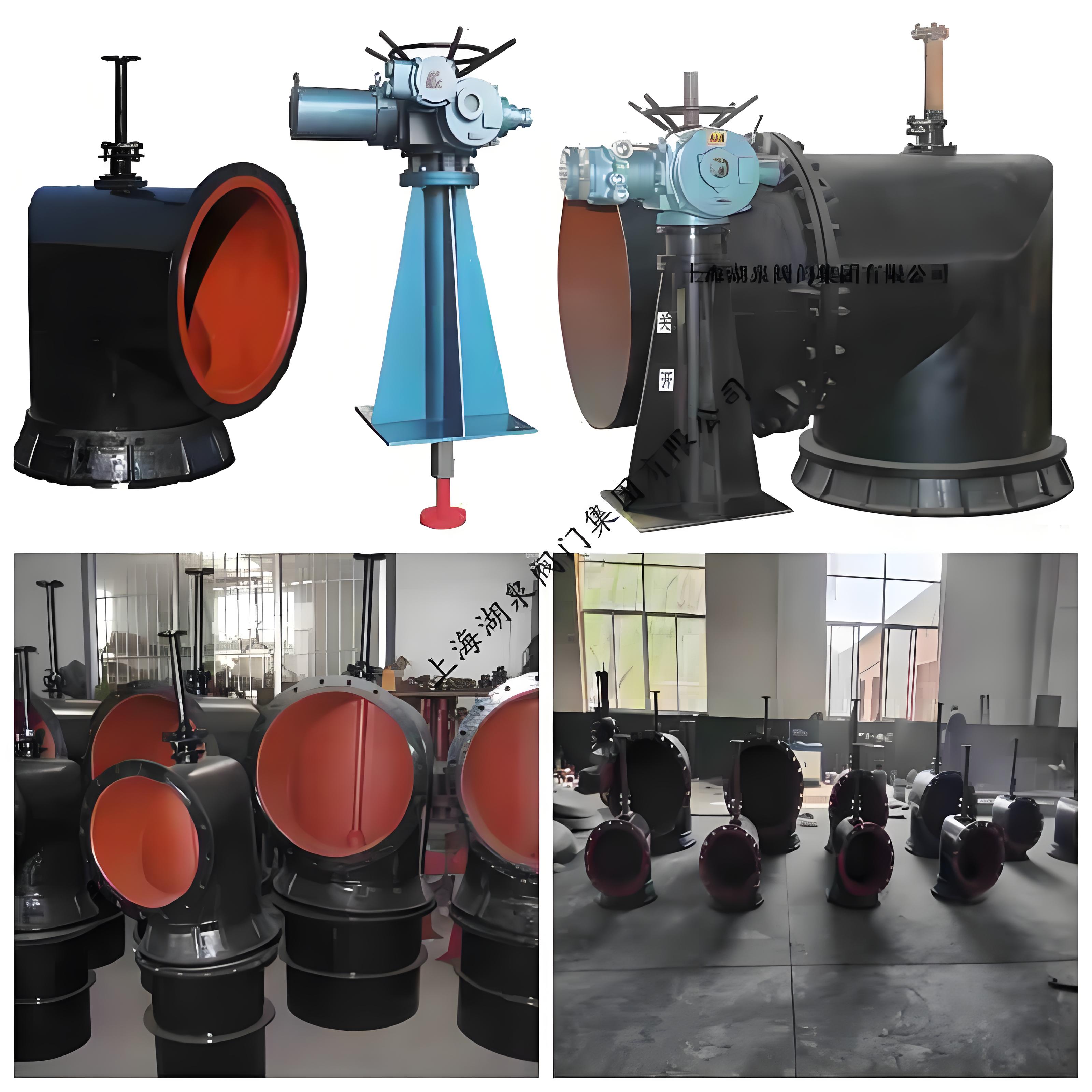

配水閘閥是一種常見的控制閥門，用于控制液體或氣體的流動。它廣泛應用于供水系統、排水系統以及工業管道系統等領域。本文將詳細介紹配水閘閥的工作原理圖及安裝步驟，并提供相應的圖解。
一、工作原理圖

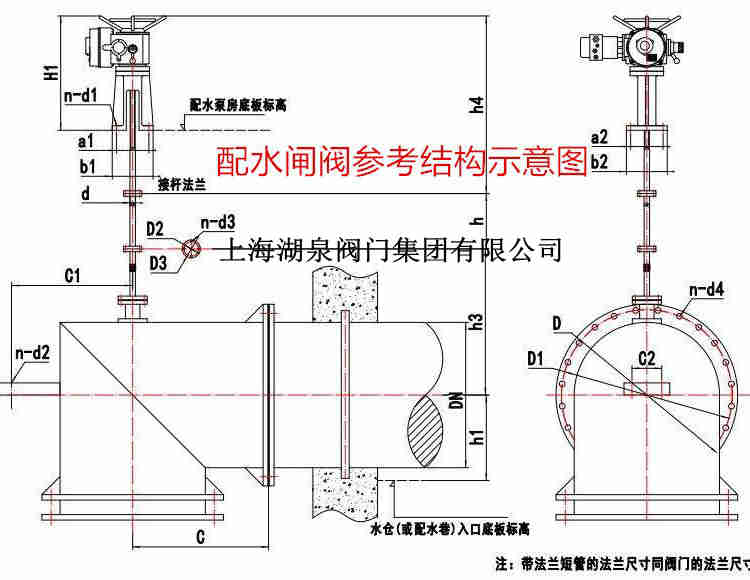

配水閘閥的工作原理圖如下：
從圖中可以看出，配水閘閥主要由閘板、閥體和操作裝置組成。當操作裝置將閘板移動到開啟位置時，流體可以通過閥體的流道進入管道系統。而當操作裝置將閘板移動到關閉位置時，流體的通道被完全關閉，阻止流體流動。
二、安裝步驟圖解
下面是配水閘閥的安裝步驟圖解：
1. 第一步：確定安裝位置。在選擇合適的安裝位置時，需要考慮到管道的流向和閥門的操作空間，確保操作裝置的順利運行。
2. 第二步：準備工作。將閥門從包裝中取出，仔細檢查閥門和配件的完整性，確保無損壞。
3. 第三步：清潔管道。在安裝之前，需要徹底清潔管道內的雜質和污物，確保通暢。
4. 第四步：連接閥門。根據閥門和管道的尺寸，使用適當?shù)慕宇^將閥門與管道連接起來。確保接頭密封良好，無泄漏。
5. 第五步：安裝操作裝置。根據實際需要，安裝適當?shù)牟僮餮b置，如手動操作裝置或電動操作裝置。
6. 第六步：測試閥門。安裝完成后，進行閥門的測試。操作閥門，觀察是否靈活，并檢查是否有泄漏現象。
請注意，以上安裝步驟僅供參考，具體的安裝步驟可能因不同的閥門型號和廠家而有所差異。在安裝過程中，應嚴格按照廠家提供的安裝說明進行操作。
總結：
本文介紹了配水閘閥的工作原理圖及安裝步驟，并提供了相應的圖解。配水閘閥在供水系統、排水系統以及工業管道系統中起到重要的控制作用。在安裝閥門時，需要注意選擇合適的安裝位置，并按照廠家提供的安裝說明進行操作，以確保正常運行和安全使用。
