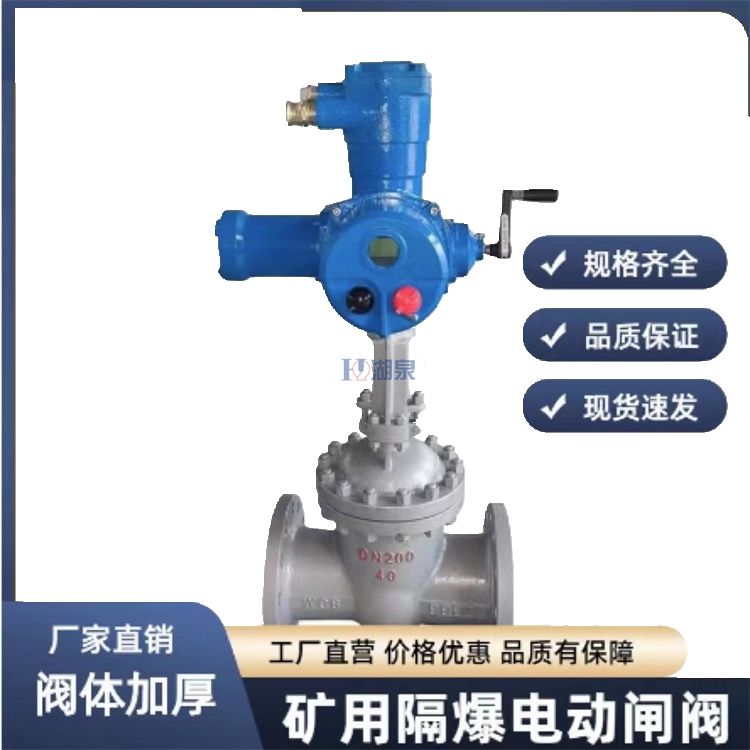

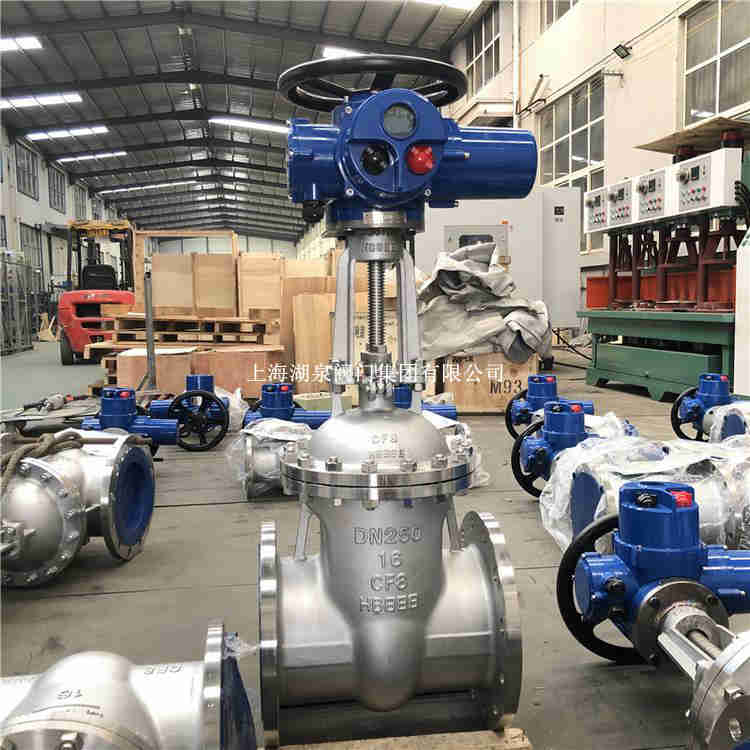

電動閘閥 Z941H-2.5 DN200 不配電動頭 與現場電動頭配合 電動頭為220V
閘閥根據內部結構的不同可分為：楔式單閘板式、彈性閘板式、雙閘板式、平行閘板式。
根據閥桿支架的不同又可分為：明桿閘閥和暗桿閘閥。
1、 閥體
|
閥體形式 |
直通鑄造閥 |
|
公稱通徑 |
DN50～600mm |
|
公稱壓力 |
國標PN1.6～16.0MPa；美標ANSI 150～600LB ；日標JIS 10～30K |
|
法蘭標準 |
JIS、ANSI、GB、JB、HG等 |
|
連接形式 |
法蘭式、焊接式 |
|
壓蓋型式 |
螺栓壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
2、 閥內件
|
閥板形式 |
垂直板式 |
|
流量特性 |
快開特性 |
3、執行機構
|
執行器型號 |
DZW系列、DKJ系列、Q系列 |
|
主要技術參數 |
電源電壓：380V/50Hz、220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
|
防護等級：IP55(可定制IP67)、隔爆標志：ExdⅡBT4、手操功能：手輪 |
|
|
環境溫度：-20～+60℃、環境濕度：≤90% |
注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。
主要零件材料
|
1 |
閥體 |
HT200、WCB、CF8、CF3、CF8M、CF3M |
|
2 |
閥板 |
WCB、CF8、CF3、CF8M、CF3M |
|
3 |
閥桿 |
2Cr13、304、316、316L |
|
4 |
墊片 |
聚四氟乙烯、金屬石墨墊片 |
|
5 |
閥蓋 |
HT200、WCB、CF8、CF3、CF8M、CF3M |
|
6 |
填料 |
柔性石墨、V型聚四氟乙烯填料 |
|
7 |
壓蓋 |
HT200、WCB、CF8、CF3、CF8M、CF3M |
|
8 |
支架 |
HT200、WCB、CF8、CF3、CF8M、CF3M |
|
9 |
電動執行器 |
殼體(HT200、WCB) |
1、全中文顯示：一體化多回轉電動執行器視窗采用高清晰LCD數字、全中文及標示符液晶顯示屏。
2、相序自動糾正：執行機構旋向可自由設定，也可自由校正電源相序。
3、缺相保護：具有電源缺相保護功能。
4、控制模式：智能防爆型電動鑄鋼閘閥遠方控制信號采用4~20mA模擬量信號控制，提供4~20mA信號反饋（可提供特殊量控制）。遠方控制信號、反饋信號均與內部實現電氣隔離。
5、 禁動延時保護：避免或減少了機械部分由于慣性承受的反作用力。此保護功能同時適用于現場控制方式和遠控控制方式。
6、電子互鎖保護：在一個指令正在執行且保持有效，再施加另一個反向控制指令時（即兩個指令同時存在并有效），此時電動執行器將停執行完個指令后再執行下一個指令。
7、瞬間過力矩保護：當開或關向力矩瞬間被頂開，閥門將停下不動作，即使力矩開關瞬間頂開后閉合，閥門仍不會動作，只有向反向動作一下，即可解除過力矩保護。
8、現場遠控切換：現場遠控可自由切換，使用戶調試、維護方便快捷。
