上海湖泉閥門集團有限公司Q941F-16C、Q941F-25C電動法蘭球閥是一種重要的閥類,在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體(或部分球),球體隨閥桿轉動,實現閥門的開啟或關閉。旋轉90°即可全關全...精小型智能一體化調節型電動球閥Q941F-16C-25C電動調節型球閥/化工部標準電動調節球閥/整體型電動調節球閥/智能調節型電動球閥/智能一體化電動O型調節閥/電動調節型法蘭球閥/電動調...電動球閥,高品質供應商,閥門產品,廣泛應用于自來水管道,管道管網,報價合理,污水處理,樓宇暖通,工業消防系統,工程行業領域,專注暖通,天然氣，是一家專業生產及銷售電動球閥、法蘭球閥、不銹鋼球閥的閥門企業。產品規格齊全,精工鑄造,質量有保證。

 電動球閥,廣泛應用于自來水管網,污水處理,消防工程,高品質產品,滿足各個行業的需求,歡迎來電詳詢,專業的技術服務供應商,天然氣(煤氣)管網， 電動球閥介紹: Q941F-16C/25/40/64/100/160P/R/RL電動球閥是一種轉角為90°的旋轉類球閥,密封性能優良,流通能力大,流阻系數小,結構簡單、維修方便、使用壽命長,閥體通道和連接管徑相等并成...Q941F法蘭防爆電動球閥品牌供應商,茸閥流體控制為您提供法蘭球閥標準、結構圖、規格型號、外形尺寸、工作原理及產品說明書。法蘭防爆電動球閥符合相關制造標準、歡迎來電咨詢、采購...

功能強勁：電動蝶閥按信號反饋形式可分為電動開關型、智能型、比例式等，各中信號輸出類型應有盡有。
體積小巧：精小型電動蝶閥的體積與傳統產品相比，僅相當于同類產品的35%左右。
輕便宜人：精小型電動蝶閥的重量?jī)H相當于同類產品的30%左右。
性能可靠：電動執行器的軸承和電氣元件等關鍵零部件采用進口名牌產品。
美觀大方：鋁合金壓鑄外殼、精細流暢、且可減少電磁干擾。
精密耐磨：蝸輪輸出軸一體化設計，避免了鍵聯結的間隙，傳動精度高；特殊銅合金鍛造，強度高，耐磨性好。
安全保證：通過1500V耐壓檢測，F(xiàn)級絕緣電機，安全有保障。
配套簡單：采用單相電源，外接線路簡單。或也采用380VAC、24VDC直流電源等。
使用方便：免加油、免點檢、防水防銹、任意角度安裝。
保護裝置：雙重限位、過熱保護、過載保護。
多種速度：全行程時間9S、15S、30S、50S、100S、150S（出廠前已設定）。
智能數控：智能控制模塊高度集成于電動裝置本體中，無需外接定位器。數字設定、數字整定、高度精確、自我診斷、一機多能。

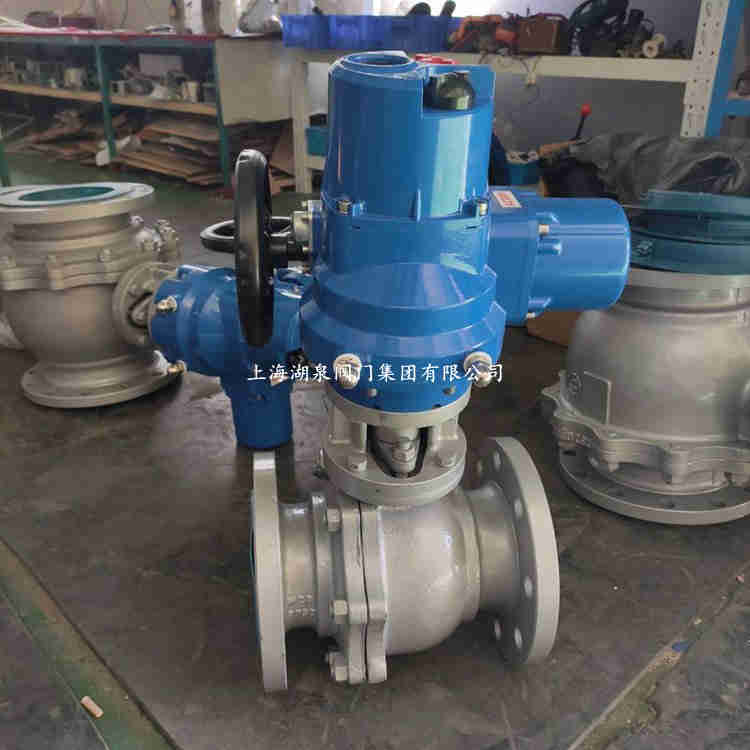

不銹鋼電動球閥
閥門型號：Q941F，Q941H
通徑規格：DN15～DN300
結構形式：浮動直通
閥體材質：不銹鋼304、不銹鋼316、不銹鋼316L
公稱壓力：PN16、PN25、PN40、PN64
適用溫度：-40℃～450℃
應用范圍：水、蒸汽、油品、環保、燃?xì)狻⒚旱V等
產品特點：耐高溫，耐磨損，耐高壓，防腐蝕，不宜暴裂


精小型電動執行機構技術參數		閥   體   參   數
電   源	AC110、220、380V/DC24	公稱通徑	DN15-300mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.6、2.5、4.0、6.4
適用溫度	0～80℃	連接標準	法蘭按JB/T79.2-94
動作范圍	0～90°、0～360°	閥體材料	WCB、ZG1Cr18Ni9Ti、CF3M等
動作時間	9秒/15秒/30秒/60秒	填　　料	F46、PTFE、PPL、石墨填料等

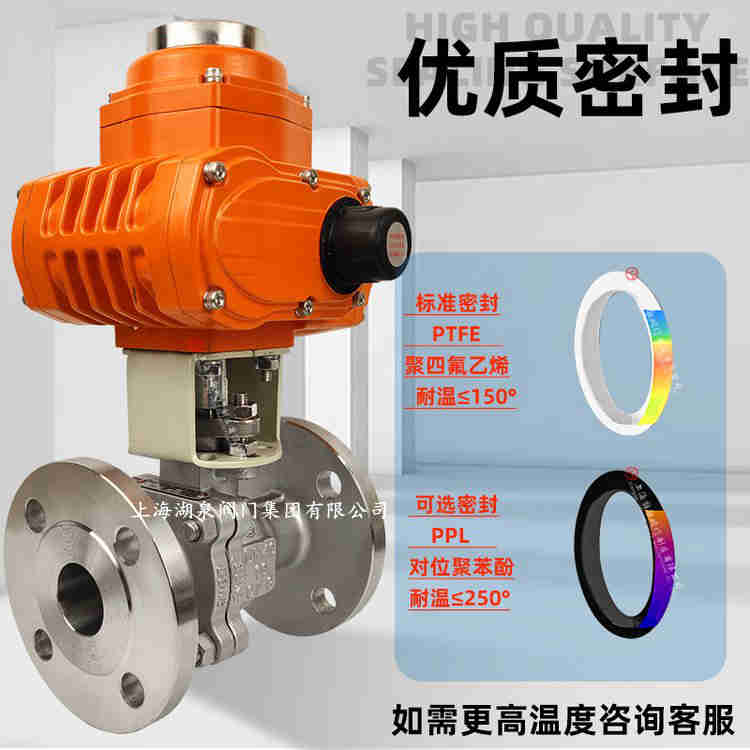

任選功能	開關型、無源觸點型、閥位信號反饋型、 智能調節型等	使用溫度	PTFE/F46密封面≦180℃、PPL密封面≦300℃
手動操作	附帶手柄操作	閥芯形式	O形球體或V型半球體
保護裝置	帶過熱保護及過載保護	流量特性	快開特性或近似直線特性
防護等級	IP-67(防爆外殼:ExdⅡ BT4)
輸入信號	輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V

Q941F-40P/R電動不銹鋼球閥相關連接尺寸（單位：mm）：

公稱通徑	L	D	H	L1	D1	b	Z-d1	H1
15	140	95	275	157	65	16	4-14	48
20	150	105	280	157	75	16	4-14	53
25	165	115	287	157	85	16	4-14	58
32	180	135	354	208	100	18	4-18	68
40	200	145	312	208	110	18	4-18	73
50	220	160	325	208	125	20	4-18	80
65	250	180	335	256	145	22	8-18	90
80	280	195	365	256	160	22	8-18	98
100	320	230	400	256	190	24	8-23	120
125	360	270	420	256	220	30	8-25	140
150	400	300	440	256	250	30	8-25	167
200	550	375	470	256	320	38	12-30	210
250	750	470	545	380
300	870	530	580	380
