焊接蝶閥D363H-25 DN600具體規格、技術指標及售后服務
[ 2024-07-12 ]

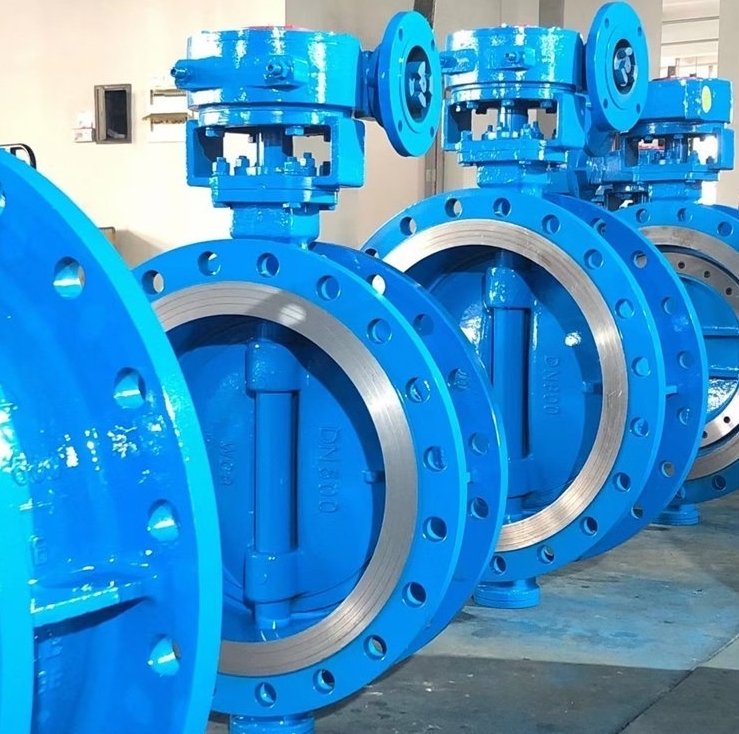

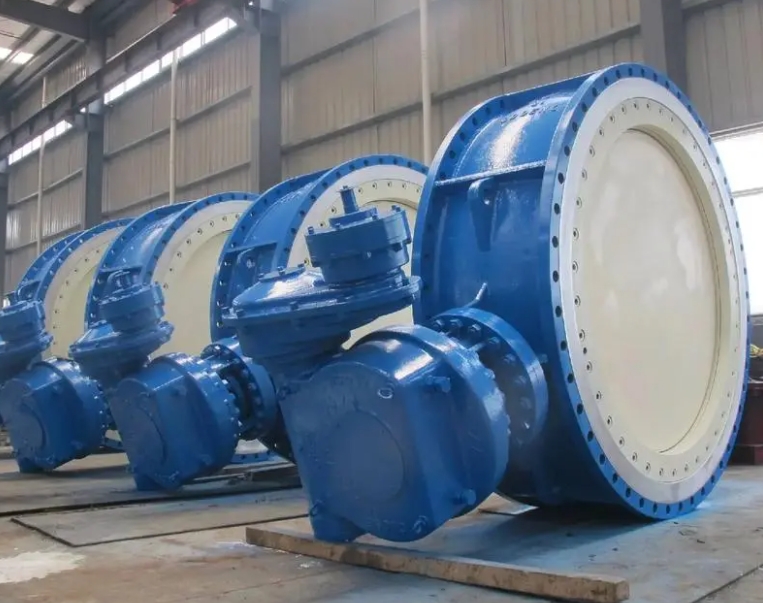

D363H 焊接蝶閥 采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥軍郵雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
一、售前服務：
服務于用戶；產品介紹，技術交底，質量保證，遵信守譽。
二、售中服務：
1、產品使用過程中公司定期組織技術、質檢等服務人員進行用戶訪問、征詢用戶對產品質量，使用狀況，改進意見諸方面的反饋，以便進一步提高產品質量。
2、對一些較特殊或復雜的產品，公司安排用戶有關人員對產品的使用、故障排除、調試及維修等進行培訓。
三、售后服務：
1、我廠產品在質保期內，實行“三包”服務（包退、包換、包修）
2、對用戶投訴質量問題，立即作出反應，售后服務人員在24-36小時趕赴現場。
3、對售后服務，要求用戶填寫服務后的質量反饋信息表，作出鑒定意見，以便改進我們的服務工作。
| 產品名稱： | 硬密封焊接蝶閥 | 產品型號： | D363H |
| 公稱通徑： | DN80～DN2000 | 閥座密封： | 合金、司太立、不銹鋼 |
| 公稱壓力： | 1.0Mpa～4.0MPa | 連接方式： | 焊接式 |
| 適用溫度： | -20ºC～+150ºC～425ºC | 驅動方式： | 手動、蝸輪、電動、氣動 |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、氣體、粉體、液體 | 生產廠家： | 上海湖泉閥門集團有限公司 |
技術參數
| 公稱通徑DN（mm） | DN（100～1200）mm、in4-48 |
| 公稱壓力PN（MPa） | 強度試驗（1.5×PN）密封試驗（1.1×PN） |
| 適用溫度 | 碳鋼：-29℃～425℃，不銹鋼：-40℃～600℃ |
| 適用介質 | 水、熱水、蒸汽、油品 |
| 焊接標準 | GB12224、ANSI B16.25、DIN2559 |
| 壓力等級 | ANSI 150LB磅級/PN25 |
| 驅動形式 | 蝸輪傳動、氣動、電動 |
零件材料
| 閥體 | 碳鋼、不銹鋼、鉻鉬鋼 |
| 蝶板 | 碳鋼、合金鋼、鉻鉬鋼 |
| 閥座 | 不銹鋼、鈷基硬質合金 |
| 軸套 | 不銹鋼 |
| 閥桿 | 不銹鋼、特殊材料 |
| 填料 | 柔性石墨 |
外形連接尺寸PN2.5MPa
| 公稱壓力 | PN2.5 | ||||||||
| 通徑 | 外形尺寸（參考值） | 重量（kg） | |||||||
| 毫米 | 英寸 | L | D | d | H | H1 | A1 | B1 | |
| 80 | 3 | 180 | 90 | 78 | 90 | 356 | 180 | 200 | 38 |
| 100 | 4 | 190 | 110 | 96 | 106 | 387 | 180 | 200 | 40 |
| 125 | 5 | 200 | 135 | 121 | 122 | 413 | 180 | 200 | 60 |
| 150 | 6 | 210 | 161 | 146 | 136 | 459 | 270 | 280 | 65 |
| 200 | 8 | 230 | 222 | 202 | 215 | 585 | 400 | 425 | 85 |
| 250 | 10 | 250 | 278 | 254 | 247 | 649 | 400 | 425 | 135 |
| 300 | 12 | 270 | 330 | 303 | 288 | 771 | 450 | 560 | 175 |
| 350 | 14 | 290 | 382 | 351 | 333 | 929 | 450 | 560 | 195 |
| 400 | 16 | 310 | 432 | 398 | 359 | 993 | 535 | 580 | 295 |
| 450 | 18 | 330 | 484 | 450 | 405 | 1053 | 535 | 580 | 350 |
| 500 | 20 | 350 | 535 | 501 | 444 | 1245 | 535 | 580 | 510 |
| 600 | 24 | 390 | 636 | 602 | 521 | 1750 | 570 | 660 | 625 |
| 700 | 28 | 430 | 726 | 692 | 586 | 1519 | 750 | 550 | 925 |
| 800 | 32 | 470 | 826 | 792 | 659 | 1659 | 750 | 550 | 1260 |
| 900 | 36 | 510 | 926 | 892 | 720 | 1829 | 750 | 550 | 1790 |
| 1000 | 40 | 550 | 1028 | 992 | 780 | 1949 | 900 | 750 | 1940 |
| 1200 | 48 | 630 | 1228 | 1192 | 889 | 2243 | 1000 | 925 | 2810 |
| 1400 | 56 | 710 | 1428 | 1392 | 1000 | 2462 | 1000 | 925 | 3500 |
一、售前服務：
服務于用戶；產品介紹，技術交底，質量保證，遵信守譽。
二、售中服務：
1、產品使用過程中公司定期組織技術、質檢等服務人員進行用戶訪問、征詢用戶對產品質量，使用狀況，改進意見諸方面的反饋，以便進一步提高產品質量。
2、對一些較特殊或復雜的產品，公司安排用戶有關人員對產品的使用、故障排除、調試及維修等進行培訓。
三、售后服務：
1、我廠產品在質保期內，實行“三包”服務（包退、包換、包修）
2、對用戶投訴質量問題，立即作出反應，售后服務人員在24-36小時趕赴現場。
3、對售后服務，要求用戶填寫服務后的質量反饋信息表，作出鑒定意見，以便改進我們的服務工作。
