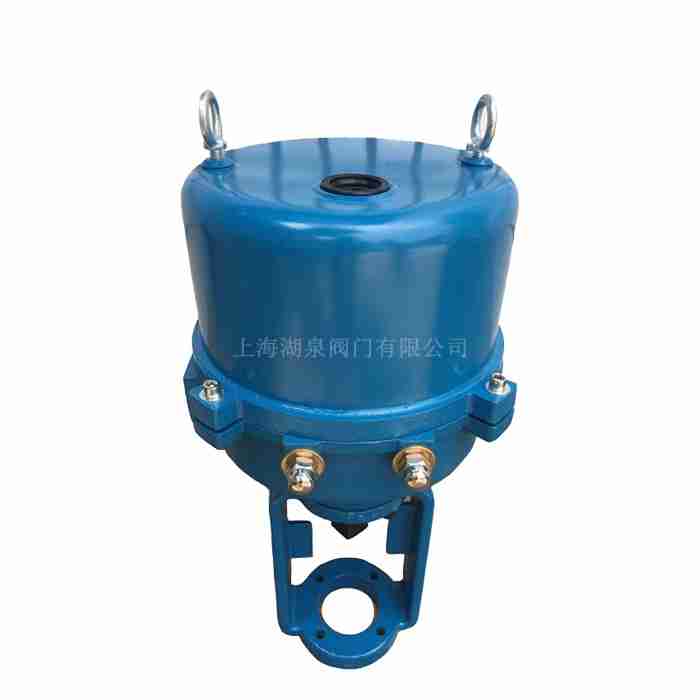

產品名稱：直行程電子式381L-50電動執行器[ 2021-08-30 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、直行程電子式381L-50電動執行器產品介紹
上海湖泉閥門有限公司直行程電子式381L-50電動執行器是以AC220單相交流電為電源，接受來自DCS、PLC系統和其他操作器的D20mA，標準信號來控制執行器進行開關閥門或自動調節。電子控制模塊采用先進的混合集成電路，包含完整的保護功能，可現場控制或遠程控制，被設計成匣子形式，并用樹脂澆鑄密封。直行程電子式381L-50電動執行器驅動反饋量采用高性能導電塑料電位器、精度高、壽命長等特點，直行程電子式381L-50電動執行器可與各種角行程調節機構組合成高性能、高可靠性的電動調節閥。因此被廣泛用于冶金、發電、石化、造紙、輕工及環保等工業部門。

二、直行程電子式381L-50電動執行器產品特點
1、執直行程電子式381L-50電動執行器設計有伺服系統（無需另配伺服放大器），只需接入D20mA（或DC15V）信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單方便。
2、執行器的關鍵部件控制器，采用先進的混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
3、驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜0.4。
4、直行程電子式381L-50電動執行器具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
5、用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態）。
6、用狀態選擇開關可以設定（正、反動作）。
7、用狀態選擇開關可以設定輸入信號為（D20mA或DC15V）。
8、直行程電子式381L-50電動執行器調整工作零點（始點）和行程（終點）簡單易行。
9、當突然斷電時，能確保閥芯自鎖。
10、采用同步皮帶傳動，有效降低了噪音。
11、直行程電子式381L-50電動執行器延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。

三、直行程電子式381L-50電動執行器主要技術參數
直行程電子式381L-50電動執行器電源：AC220±50，50HZ。
耗電功率（額定負載時）
規格A型執行器 50VA；
規格B型執行器 150VA；
直行程電子式381L-50電動執行器規格C型執行器 220VA。
輸入信號：D20mA或DC15V。
輸出信號：D20mA（負載電阻500Ω以下）。
直行程電子式381L-50電動執行器控制精度：基本誤差 amp;plusmn;1 回差1 死區1
工作行程調整范圍：“零點”±25“行程”20100
外部配線：輸入輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜。
隔爆型
機型普通型（S型）執行器隔爆型（X型）執行器
直行程電子式381L-50電動執行器電源電纜 3芯S=1.5mm2 3芯S=1.5mm2 外徑φ9±1
信號電纜 4芯S=1.5mm2 4芯S=1.5mm2 外徑φ11±1
電纜引入口 2-PF(G1/2) 可安裝保護套管PF3/4（G3/4）
環境條件
環境條件普通型（S型）執行器隔爆型（X型）執行器
直行程電子式381L-50電動執行器環境溫度無空間加熱器-1060 -1040
有空間加熱器-3560
相對濕度 95以下 4585
環境氣體無腐蝕氣體
機械振動 1.5g以下
保護等級
IP55。隔爆等級Exd BT4。
過載保護
規格A、B型執行器可任選，規格C型執行器必配。
直行程電子式381L-50電動執行器產品型號規格
型號規格標注說明
性通參數
直行程電子式381L-50電動執行器型號 額定輸出力N 速度mm/s 技術參數
381LSA-08、381LXA-08 800、800 4.2、4.2 30
381LSA-20、381LXA-20 2000、2000 2.1、2.1 、381LSB-30
381LXB-30 3000、3000 3.5、3.5 60
381LSB-50、381LXB-50 5000、5000 1.7、1.7
381LSC-65 6500 2.8 100 、381LSC-99 10000 2.0 、381LSC-160 16000 1.0

型號	額定輸出力N	工作速度mm/s	最大行程	配套通徑
381L-08型	800N	4.2	0-30	DN20
381L-08型	800N	4.2		DN20
381L20型	2000N	2.1		DN25-DN32
381L20型	2000N	2.1		DN25-DN32
381L-30型	3000N	3.5	0-60	DN40-DN50
381-30型	3000N	3.5		DN40-DN50
381L-50型	5000N	1.7		DN65-DN100
381L-50型	5000N	1.7		DN65-DN100
381L-65型	6500N	2.8	0-100	DN125-DN200
381L-65型	6500N	2.8		DN125-DN200
381L-99型	10000N	2.0		DN250-DN300
381L-99型	10000N	2.0		DN250-DN300
381L-160型	16000N	1.0		DN250-DN350
381L-160型	16000N	1.0		DN250-DN350
381L-260型	26000N	/	/	DN250-DN350
381L-260型	26000N	/	/	DN250-DN350
381LSD-260型	26000N	/	/	DN250-DN350
381LXD-260型	26000N	/	/	DN250-DN350
381LSD-350型	35000N	/	/	/
381LXD-350型	35000N	/	/	/
381LSD-500型	50000N	/	/	/
381LXD-500型	50000N	/	/	/
