產品名稱：D941X型電動法蘭軟密封蝶閥[ 2016-07-19 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

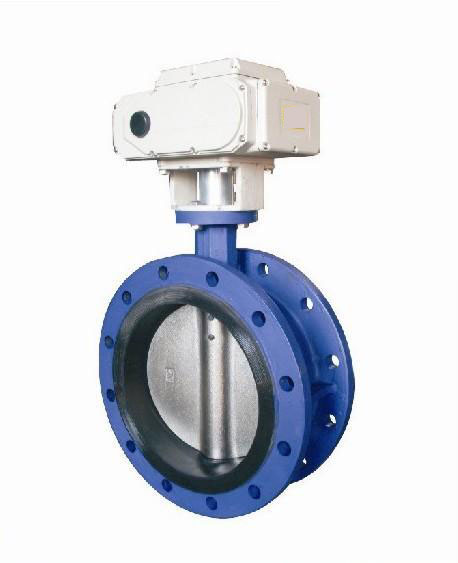

一、D941X型電動法蘭軟密封蝶閥概述

上海湖泉閥門廠家生產的D941X型電動法蘭軟密封蝶閥性能可靠、配套簡單、流通能力大，適用于溫度≤80℃，公稱壓力≤16MPa的食品、醫藥、化工、石油、電力、治金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。 D941X電動軟密封法蘭蝶閥調整了電動裝置的轉動速度和輸出力矩，以達到控制蝶板開工關速度，實現蝶板快關、慢關兩階段關閉或慢開、快開兩階段開啟的目的。它適用于介質為水、海水的管路的　泵出口位置，可以避免和減少管路系統中介質的倒流和水錘沖擊，保護管路．對于電廠、水廠等工作電源十分可靠的場合尤其適用。

二、D941X型電動法蘭軟密封蝶閥特點

1、本閥采用雙偏心結構，開關迅速，操作扭矩小
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，密封性能好，使用壽命長，可達到零泄露
3、其流量特性近似于直線，調節性能好。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、閥門由閥軸驅動閥板，閥板做90°轉動。蝶板啟閉靈活，無卡澀、跳動現象，扭矩小。

三、D941X型電動法蘭軟密封蝶閥工作原理

電動軟密封蝶閥是由角行程電動執行機構（0~90°部分回轉）和軟密封蝶閥整體通過機械連接，經過安裝調試后共同組成。根據動作模式分類有：開關型和調節型。開關型是直接接通電源（AC220V或其他電源等級的電源）通過開關正、反導向來完成開關動作。調節型是以AC220V電源作為動力，接收工業自動化控制系統預設的參數值4~20mA（0~5等弱電控制）信號來完成調節動作。

四．D941X型電動法蘭軟密封蝶閥采用標準

設 計 標 準：GB/T12238-1989； lS0 10631-1994或BS EN593-1998
法蘭連接尺寸 GB/T17241．6-1998： IS0 7005-2或BSEN 1092-2002
結 構 長 度 : GB/T1 2221-1989： lS0 5752-1988或BS EN558-1
壓力試驗：GB/T13927-1 992；JB/T9092-1999； lS0 5028-1993或BS 6755-l-1986。

五、D941X型電動法蘭軟密封蝶閥主要技術參數和性能

SZ系列電動執行機構技術參數		閥體參數
電源	AC110、220、380V/DC24、220V	公稱通徑	DN40～500mm
輸出力矩	50N· M～2000N· M	公稱壓力	PN1.0、1.6MPa
任選功能	開關型、觸點型、開度信號、智能型	閥軸材質	碳素鋼、304/316/316L不銹鋼
動作范圍	0～90°±5°	閥體材質	球墨鑄鐵、碳素鋼、不銹鋼
動作時間	15秒/30秒/60秒	閥板材質	球墨鑄鐵、304/316/316L不銹鋼、尼龍
環境溫度	-30°～60°	閥座密封	EPDM、NBR、耐磨橡膠
手動操作	附帶手柄操作	結構形式	中線型、無銷型
限位	電氣、機械二重限位	溫度	EPDM≤120℃；NBR≤68℃
防護等級	IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)	適用介質	水、空氣、天然氣
輸入信號	0-10，1-5VDC/4-20mA(智能型)	特點	用途廣、整體造價低、流量大、流阻小

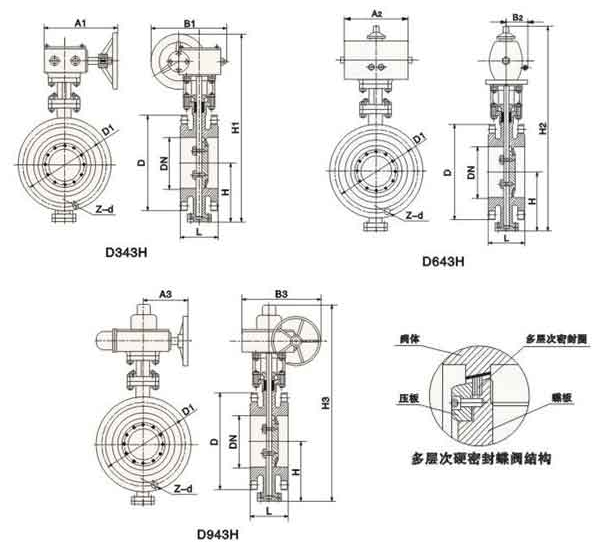

六、D941X型電動法蘭軟密封蝶閥結構示意圖：

七、D941X型電動法蘭軟密封蝶閥訂貨說明

1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
