球閥
閥門首頁 > 產品展示 > 球閥 >

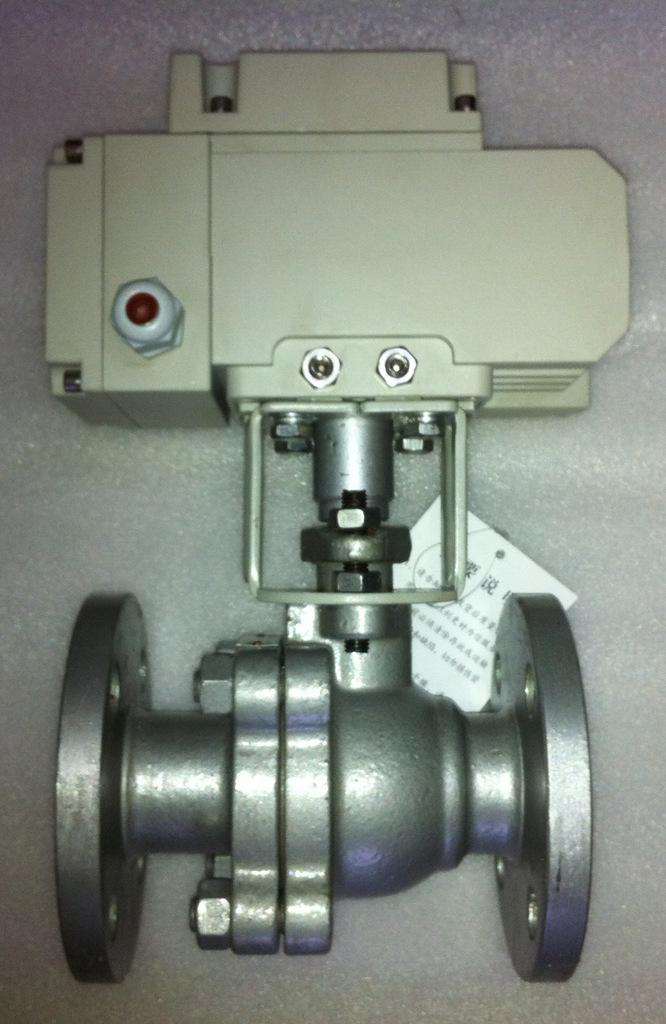

產品名稱：Q941F、Q941Y 型 PN16~PN63 電動球閥[ 2019-07-18 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
產品說明
Q941F、Q941Y 型 PN16~PN63 電動球閥：電動驅動、法蘭連接形式、浮動球直通式，閥座密封面材料有氟塑料 (Q941F)、硬質合金 (Q941Y)，公稱壓力 PN16~PN63、公稱尺寸 DN15~DN300、適用溫度為 -29~450℃，閥體材料有碳素鋼、不銹鋼和合金鋼。
Q941F、Q941Y 型 PN16~PN63 電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，由 UNIC、PSQ、HQ、DHL等電動執行器（也可根據用戶要求配置其他型號電子式電動執行機構）與超短球閥組成。電動執行機構內置伺服系統，無須另配伺 服放大器，輸入 4-20mA 信號及 220V AC 電源即可控制運轉。和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。
產品主要性能參數：
Q941F、Q941Y 型 PN16~PN63 電動球閥主要性能參數 型號 PN 工作壓力 / MPa 適用溫度 / ℃ 適用介質 Q941F-16C 16 1.6 ≤ 180 水、氣、油 Q941F-25C 25 2.5 Q941F-40C 40 4.0 Q941Y-16C 16 1.6 ≤ 425 水、氣、油含顆粒介質 Q941Y-25C 25 2.5 Q941Y-40C 40 4.0 Q941F-16P 16 1.6 ≤ 180 硝酸類 Q941F-25P 25 2.5 Q941F-40P 40 4.0 Q941Y-16P 16 1.6 ≤ 450 水、氣、油含顆粒介質 Q941Y-25P 25 2.5 Q941Y-40P 40 4.0 Q941F-16R 16 1.6 ≤ 180 硝酸類 Q941F-25R 25 2.5 Q941F-40R 40 4.0 Q941Y-16R 16 1.6 ≤ 450 水、氣、油含顆粒介質 Q941Y-25R 25 2.5 Q941Y-40R 40 4.0 Q941F-16I 16 1.6 -29~150 水、蒸汽、氣體、油品等 Q941F-25I 25 2.5 Q941F-40I 40 4.0 Q941F-63I 63 6.3 產品主要零部件材料:
Q941F、Q941Y 型 PN16~PN63 電動球閥零部件材料 型號 材料 閥體 閥桿 密封面 填料 Q941F-16C WCB 2Cr13
304
316
1Cr18Ni9Ti
1Cr18Ni12Mo2TiPTFE、增強 PTFE PTFE Q941F-25C Q941F-40C Q941Y-16C 金屬堆焊鈷基 柔性石墨 Q941Y-25C Q941Y-40C Q941F-16P CF8 304 PTFE、增強 PTFE PTFE Q941F-25P Q941F-40P Q941Y-16P 金屬堆焊鈷基 柔性石墨 Q941Y-25P Q941Y-40P Q941F-16R CF8M 316 PTFE、增強 PTFE PTFE Q941F-25R Q941F-40R Q941Y-16R 金屬堆焊鈷基 柔性石墨 Q941Y-25R Q941Y-40R Q941F-16I 合金鋼 不銹鋼 — — Q941F-25I Q941F-40I Q941F-63I 產品訂貨須知：
一、①電動球閥產品名稱與型號②電動球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定上海湖泉的電動球閥型號，請按電動球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。
感謝您訪問我們的網站【http://www.nxtwsp.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
產品外形及結構尺寸
Q941F、Q941Y 型 PN16 電動球閥主要外形及結構尺寸 DN L D H H1 L0 重量 / kg 15 130 95 340 39 120 25 20 130 105 353 43 120 26 25 140 115 353 48 120 27 32 165 135 378 58 120 28 40 165 145 378 62.5 120 30 50 200 160 405 76 418 37 65 220 180 435 86 418 42 80 250 195 450 100 418 51 100 280 215 570 131 418 90 125 320 245 592 148 418 125 150 360 280 623 173 585 178 200 457 335 689 219 585 243 250 533 405 765 260 585 380 300 610 460 885 305 585 535
Q941F、Q941Y 型 PN25 電動球閥主要外形及結構尺寸 DN L D H H1 L0 重量 / kg 15 140 95 340 39 120 25 20 152 105 353 43 120 26 25 165 115 353 48 120 28 32 178 135 378 58 120 30 40 190 145 378 62.5 120 32 50 216 160 405 76 418 41 65 241 180 435 86 418 50 80 283 195 450 100 418 57 100 305 230 578 134 418 103 125 381 270 597 148 418 145 150 403 300 643 173 585 213 200 419 360 728 223 585 285 250 568 425 765 283 585 415 300 648 485 885 321 585 770
Q941F、Q941Y 型 PN40 電動球閥主要外形及結構尺寸 DN L D H H1 L0 重量 / kg 15 140 95 340 39 120 26 20 152 105 353 43 120 27 25 165 115 353 48 120 30 32 178 135 378 58 120 31 40 190 145 378 62.5 120 33 50 216 160 405 76 418 41 65 241 180 435 86 418 50 80 283 195 450 100 418 57 100 305 230 578 134 418 108 125 381 270 597 148 418 182 150 403 300 643 173 585 220 200 419 375 728 223 585 303 250 568 445 863 283 585 455 300 648 510 901 321 585 740
Q941F、Q941Y 型 PN63 電動球閥主要外形及結構尺寸 DN L D H H1 重量 / kg 15 140 105 70 210 20 152 130 75 250 7.2 25 165 140 85 261 9 32 178 155 100 262 13 40 190 170 115 294 15 50 216 180 130 352 19 65 241 205 155 398 42 80 283 215 180 461 50 100 305 250 210 488 68 125 381 — — — 108 150 403 — — — 140
