法蘭截止閥
閥門首頁 > 產品展示 > 截止閥 > 法蘭截止閥 >

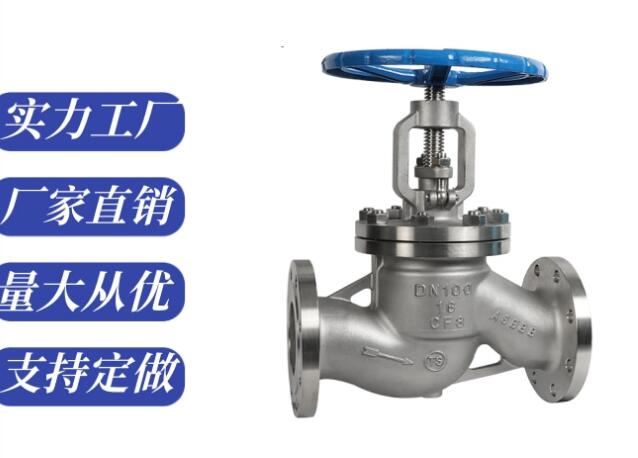

產品名稱：手動截止閥J41H-25P DN125 GB/T32808[ 2024-08-15 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、手動截止閥J41H-25P DN125 GB/T32808介紹
J41W/J41Y/J41H-16P/25P/40P/63P/64P/100P/160P/R/RL手動截止閥、不銹鋼截止閥、手動不銹鋼截止閥、氣動不銹鋼截止閥、電動不銹鋼截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。不銹鋼截止閥只適用于全開和全關，不允許作調節和節流。不銹鋼截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，不銹鋼截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，不銹鋼截止閥的流向，一律采用自上而下。不銹鋼截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。二、手動截止閥J41H-25P DN125 GB/T32808性能參數
型號 J41H-16C～160C J41Y-16C～160C J41W-16P～160P 工作壓力（MPa） 1.6～16.0 適用溫度（℃） ≤425 ≤150 適用介質 水、蒸汽、油品 弱腐蝕性介質 材料 閥體、閥蓋 碳素鋼 鉻鎳鈦不銹鋼 閥桿 鉻不銹鋼 鉻鎳鈦不銹鋼 密封面 堆焊鐵基合金 堆焊硬基合金 本體材料 填料 石棉石墨、柔性石墨、聚四氟乙烯 三、手動截止閥J41H-25P DN125 GB/T32808壓力試驗
公稱壓力 1.6 2.5 4.0 6.4 10.0 16.0 強度試驗 2.4 3.8 6.0 9.6 15.0 24.0 水密封試驗 1.8 2.8 4.4 7.4 11.0 18.0 上密封試驗 1.8 2.8 4.4 7.04 11.0 18.0 氣密封試驗 0.4-0.7 四、手動截止閥J41H-25P DN125 GB/T32808要零件材料
體蓋扳 閥桿 密封面 墊片(環) 填料 工作溫度℃ 適用介質 WCB 2Cr13 13Cr
STL
本體材料
尼龍增強柔性石墨
1Crl3／柔性石墨
08軟鋼
0Cr18Ni9Ti
OCr18Ni12Mo2Ti柔性石墨
增強柔性石墨
SFB-260
SFP-260≤425
水、蒸汽、油品WC1 38CrMoAI
25Cr2MoV≤450 WC6 ≤540 WC9 ≤570 ZGCr5Mo ≤540 ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 硝酸類 ZGCr18Ni12Mo2Ti 1C18Ni12Mo2Ti ≤200 醋酸類
上一篇：J41H-16C-DN40上海截止閥生產廠家 / 下一篇：截止閥\J41H-16C DN150（介質水、蒸汽、油品）
