產品名稱：電動配水閘閥PZ-800技術參數規格說明書[ 2024-05-15 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、電動配水閘閥PZ-800產品介紹

上海湖泉閥門集團有限公司PZI手動配水閘閥是在PZ型的基礎上進行的改進設計，PZI手動配水閘閥具有重量輕、結構簡單、操作方便、密封性能好等優點，可供礦山井下水泵房各吸水井配水之用。
電動配水閘閥PZ-800技術參數規格說明書

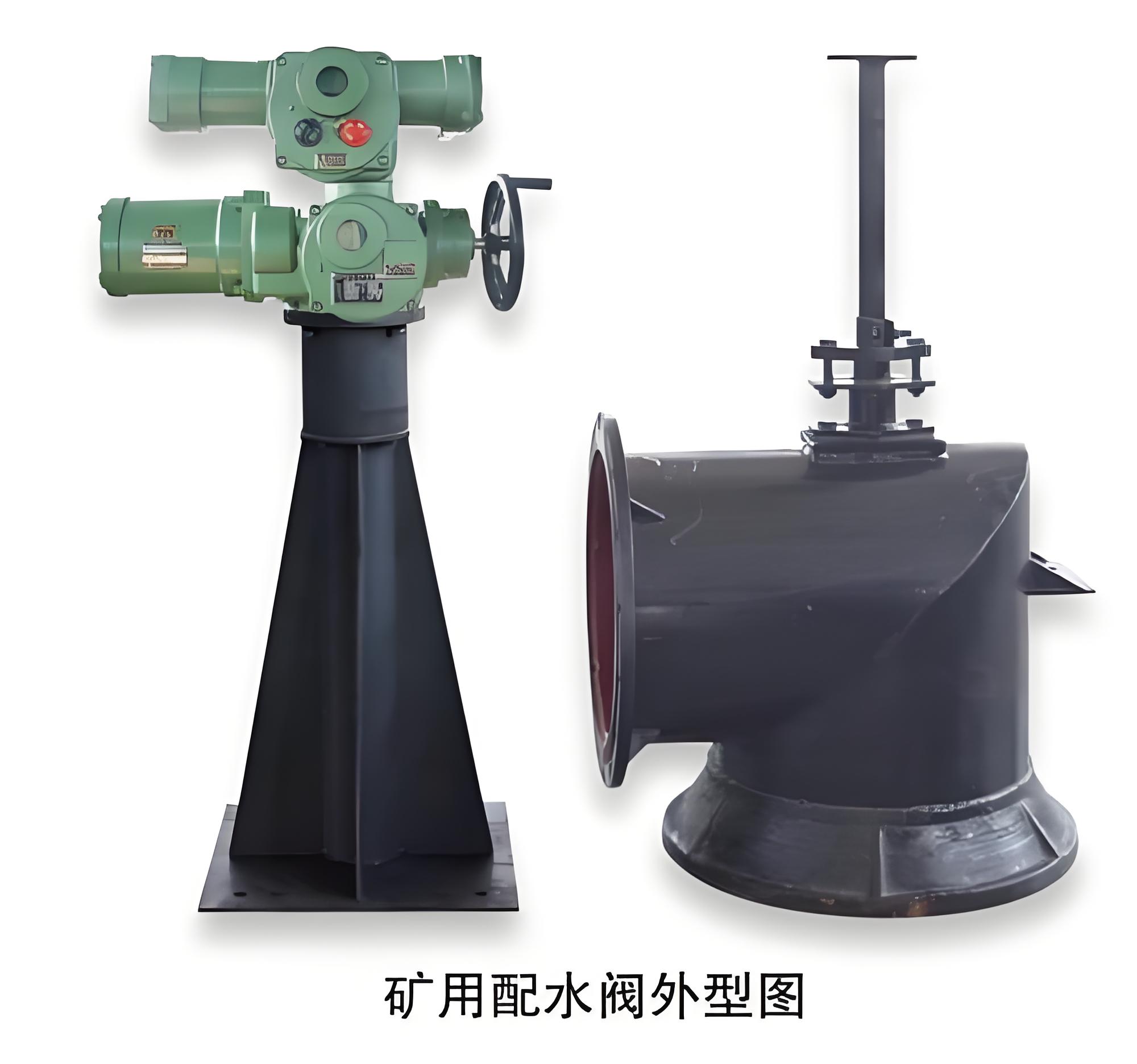

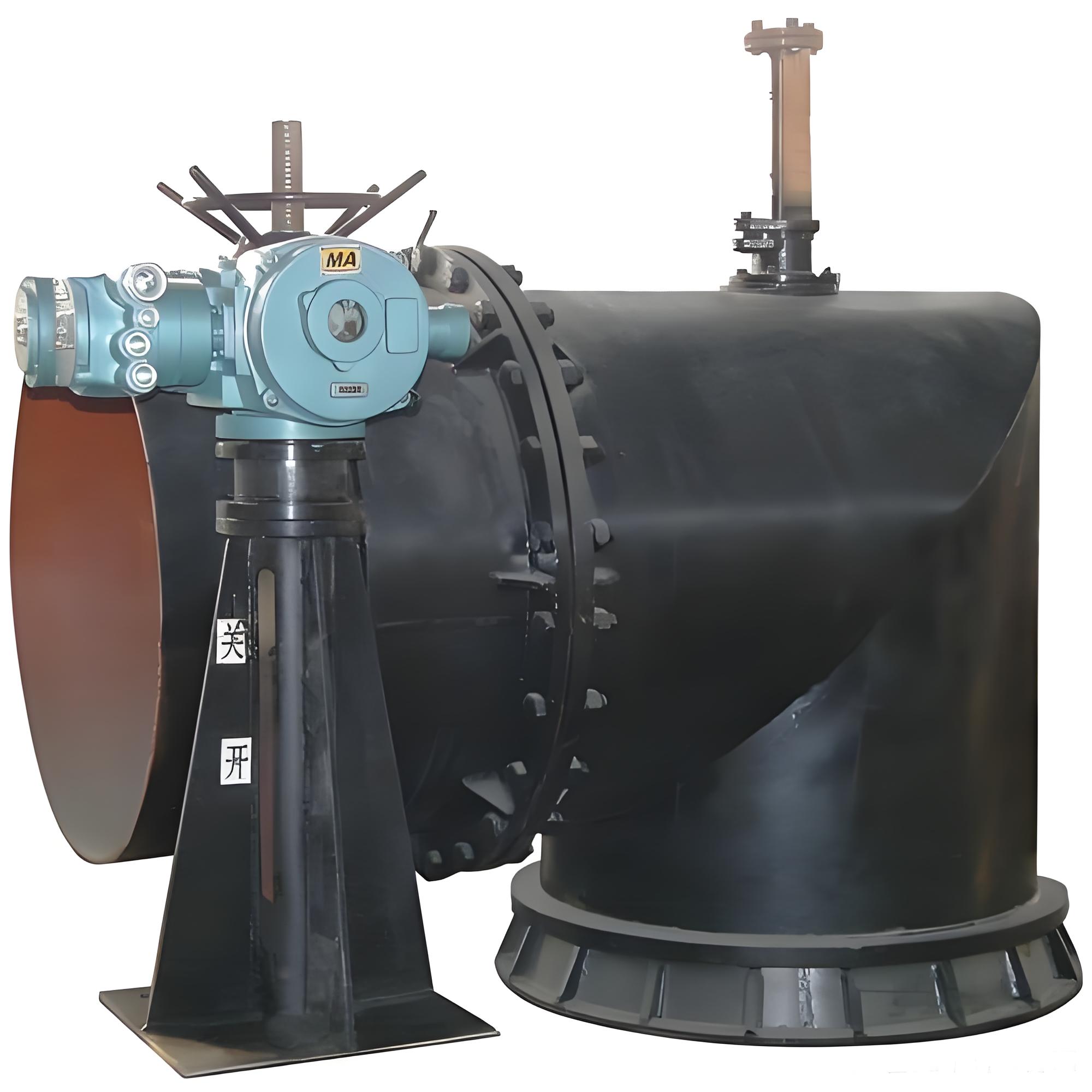

二、電動配水閘閥PZ-800結構說明

1、配水閘閥由操縱臺、連接桿、閥桿、閘閥、短管等部件組成。

2、PZII型用電動裝置作為動力源帶動絲桿升降。可實現遠程控制，方便、快捷。

3、閘閥由閥體和閥舌構成。

（1）閥體為焊接體，下部裝有一錐形密封環，與閥舌共同構成密封部分。

（2）閥舌由鑄鐵與橡膠棒構成，通過帶環螺釘組伯與閥桿絞接，以保證閥的密封性能。

短管用于埋入配水井井壁，為焊接件。

連接桿的長度由配水井底板至泵房板的高度差來確定，分為5米、4.5米十圣、4米、3.5米、四種規格。用戶也可按實際安裝高度確定連接桿的長度，

按需定制。

三、電動配水閘閥PZ-800技術參數

型號		PZI-400	PZI-500	PZI-600	PZI-800	PZI-1000
公稱直徑（毫米）		400	500	600	800	1000
介質		水
介質溫度		常溫
操作行程（毫米）		216	216	290	290	314
壓力（公斤力/厘米2）	工作壓力	1
	試驗壓力	2.5
操縱方式		手動操作
制造工藝		鑄造/焊接
重量（公斤）	帶法蘭短管	370	450	637	851	1431
	不帶法蘭短管	289	345	494	656	1122
備注	PZ1-800、PZ1-1000、PZ1-1200為直角鋼板焊接鑄造組合形式

通徑/DN	Dg	D	D1	D2	D3	D4	d	φ	H1	H2	h1	h2	h3	h4	a1	a2	b1	b2	C	C1	C2	n×d	2×d1	n×d2	u×d3
PZI-400	400	540	495	535	85	120	35	500	750	988	250	462	723	1250	300	300	400	400	410	190	70	419	215	417	1623
PZI-500	500	640	600	640	85	120	35	600	750	988	300	512	673	1250	300	300	400	400	470	230	70	419	215	417	1623
PZI-600	600	760	705	755	100	136	42	600	750	1065	350	602	968	1250	300	300	400	400	520	360	80	419	219	617	2025
PZI-800	800	960	920	975	100	135	42	600	750	1065	450	702	868	1250	300	300	400	400	625	360	80	419	219	617	2430
PZI-1000	1000	1160	1120	1175	115	160	50	700	900	1265	550	842	1119	1500	400	400	500	500	720	450	100	419	219	622	2830

φ1200型技術參數

型號	操縱臺							閘閥								短管		操作行程	質量(Kg)
型號	B	B1	D2	d1	D1	H	H1	B2	B3	B4	B5	d2	D3	H2	H3	D	L1	操作行程	帶短管	無短管
PZ2-1200	500	400	250	22	700	900	1296	780	652	40	120	23	1375	1080	1106	1200	650	396	1446	1221
