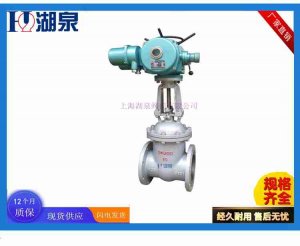

產品名稱：Z941H-25C DN40智能一體式電動閘閥[ 2021-08-18 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

產品名稱：	電動閘閥	產品型號：	Z941H,MZ941H,Z941W,Z941Y
驅動方式：	電動,手動	連接形式：	法蘭,焊接
結構形式：	楔式	密封結構：	硬密封,軟密封
壓力范圍：	1.6MPa-16.0MPa	公稱通徑：	DN40-1000mm
常用材質：	WCB,不銹鋼,合金鋼等	銘牌：	HQ品牌

更多點擊：閘閥

一、Z941H-25C DN40智能一體式電動閘閥產品介紹

上海湖泉閥門有限公司Z941H-25C DN40智能一體式電動閘閥適用于現控、遠控、易爆場合、不易手動場合等截?cái)嗷蚪油ü苈分械慕橘|(zhì)。以有AI反饋信號，可以由DO或AO控制，比較常見于大管道和風閥等。該智能電動閘閥采用一體化結構，有輸入控制信號（4~20mA DC或1-5V DC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力，特別適合于介質是粘稠，含顆粒，纖維性質的場合。廣泛應用于水處理、化工、石化、石油等工業設備，環保設備領域。智能一體化電動閘閥形體簡單，制造工藝性好，使用范圍廣。具有流體阻力小，適用的壓力、溫度范圍大等特點，是一種最常用的截?cái)嚅y。公稱壓力：PN2.5～300Kg.工作溫度：-29～540°。口徑范圍：DN15～1800mm不斷吸收國外的閥門技術，開發和設計的結構完善，讓美觀大方和實用打造品牌。閥體材料品種齊全，由應用場合精心策劃。填料和墊片選配合理，開關輕松自如。密封性能優越。泄漏概率接近為零，通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。

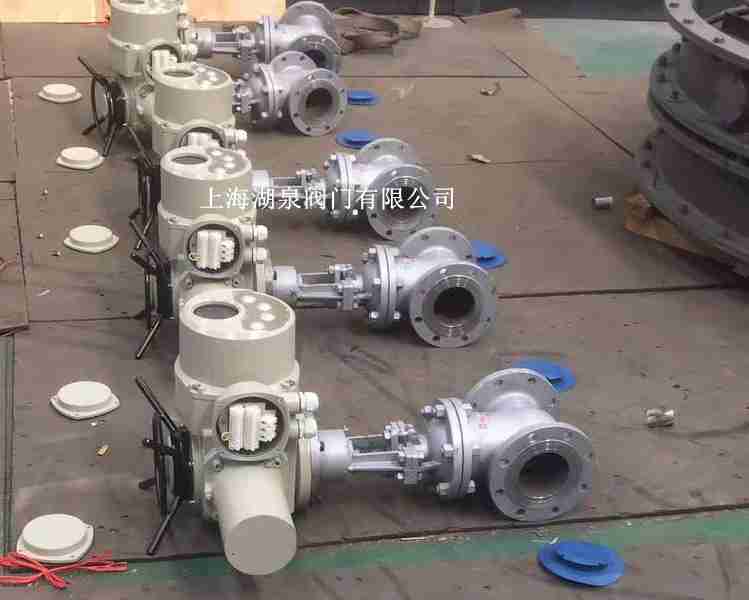

Z941H-25C DN40智能一體式電動閘閥

二、Z941H-25C DN40智能一體式電動閘閥產品技術參數

產品型號：Z941H
壓力范圍：壓力環境常壓
工作溫度：常溫
適用介質：水、蒸汽、煤汽、油類、熱空氣、腐蝕性等
公稱通徑：40-800 mm
連接形式：法蘭

三、Z941H-25C DN40智能一體式電動閘閥產品特點

1、全中文顯示：一體化多回轉電動執行器視窗采用高清晰LCD數字、全中文及標示符液晶顯示屏。
2、相序自動糾正：執行機構旋向可自由設定，也可自由校正電源相序。
3，缺相保護：具有電源缺相保護功能。
4、控制模式：常規遠方控制信號采用4~20mA模擬量信號控制，提供4~20mA信號反饋（可提供特殊量控制）。遠方控制信號、反饋信號均與內部實現電氣隔離。
5、禁動延時保護：避免或減少了機械部分由于慣性承受的反作用力。此保護功能同時適用于現場控制方式和遠控控制方式。
6、電子互鎖保護：在一個指令正在執行且保持有效，再施加另一個反向控制指令時（即兩個指令同時存在并有效），此時電動執行器將停執行完個指令后再執行下一個指令。
7、瞬間過力矩保護：當開或關向力矩瞬間被頂開，閥門將停下不動作，即使力矩開關瞬間頂開后閉合，閥門仍不會動作，只有向反向動作一下，即可解除過力矩保護。
8、現場遠控切換：現場遠控可自由切換，使用戶調試、維護方便快捷。

Z941H-10C DN32/Z941H-10C DN40/Z941H-10C DN50/Z941H-10CDN65/Z941H-10C DN80/Z941H-10C DN100/Z941H-10C DN125/Z941H-10C DN150/Z941H-10CDN200/Z941H-10C DN250/Z941H-10C DN300/Z941H-10C DN350/Z941H-10C DN400/Z941H-10CDN450/Z941H-10C DN500/Z941H-10C DN600/Z941H-10C DN700/Z941H-10C DN800/Z941H-10CDN900 Z941H-10C DN1000/Z941H-16C DN32/Z941H-16C DN40/Z941H-16C DN50/Z941H-16CDN65/Z941H-16C DN80/Z941H-16C DN100/Z941H-16C DN125/Z941H-16C DN150/Z941H-16CDN200/Z941H-16C DN250/Z941H-16C DN300/Z941H-16C DN350/Z941H-16C DN400/Z941H-16CDN450/Z941H-16C DN500/Z941H-16C DN600/Z941H-16C DN700/Z941H-16C DN800/Z941H-16CDN900/Z941H-16C DN1000/Z941H-25CDN32/Z941H-25C DN40/Z941H-25C DN50/Z941H-25C DN65/ Z941H-25CDN80/Z941H-25C DN100/Z941H-25C DN125/Z941H-25CDN150/Z941H-25C DN200/Z941H-25C DN250/Z941H-25C DN300/Z941H-25C DN350/Z941H-25CDN400/ Z941H-25CDN450/Z941H-25C DN500/Z941H-25C DN600/Z941H-25C DN700/Z941H-25C DN800/Z941H-25CDN900/Z941H-25C DN1000/Z941H-40CDN32/Z941H-40C DN40/ Z941H-40CDN50/Z941H-40C DN65/Z941H-40CDN80/Z941H-40C DN100/Z941H-40C DN125/Z941H-40C DN150/Z941H-40C DN200/Z941H-40CDN250/Z941H-40C DN300/Z941H-40C DN350/Z941H-40C DN400/Z941H-40C DN450/Z941H-40CDN500/Z941H-40C DN600/Z941H-40C DN700/Z941H-40C DN800/Z941H-40C DN900/ Z941H-40CDN1000/Z941H-64CDN32/Z941H-64C DN40/Z941H-64C DN50/Z941H-64CDN65/Z941H-64C DN80/Z941H-64C DN100/Z941H-64C DN125/Z941H-64C DN150/Z941H-64CDN200/Z941H-64C DN250/Z941H-64C DN300/Z941H-64C DN350/Z941H-64C DN400/Z941H-64CDN450/Z941H-64C DN500/Z941H-64C DN600/Z941H-64C DN700/Z941H-64C DN800/Z941H-64CDN900/Z941H-64C DN1000/Z941H-100CDN32/Z941H-100C DN40/Z941H-100C DN50/Z941H-100C DN65/Z941H-100C DN80/Z941H-100CDN100/Z941H-100C DN125/Z941H-100C DN150/ Z941H-100CDN200/Z941H-100C DN250/Z941H-100CDN300/Z941H-100C DN350/Z941H-100C DN400/Z941H-100C DN450/Z941H-100CDN500/Z941H-100C DN600/Z941H-100C DN700/Z941H-100C DN800/Z941H-100CDN900/Z941H-100C DN1000

四、Z941H-25C DN40智能一體式電動閘閥產品主要零部件

閥體	閥蓋	閥板	閥座	閥桿	填料	適用介質	適用溫度 (≤℃)
WCB		WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCr5MO		ZGlCr5M0+ Slite12	1Crl8Ni9+ Slite6	25Cr2M01VA	柔性石墨	水、油品、蒸汽	550
ZGlCrl8Ni9Ti		Crl了Ni2	1Crl8Ni9+ Slite6	1Crl8Ni9Ti	PTFE	硝酸類、堿類	200
ZG00Crl7Nil4M02		316L+ Slite12	316L+S1ite6	316L	PTFE	尿素、甲銨液、磷酸	200

五、Z941H-25C DN40智能一體式電動閘閥產品連接尺寸

公稱通經DN	主要外形尺寸和連接尺寸								電動裝置	WT（kg）
公稱通經DN	L	D	D1	D2		F	Z-D	H
Z940H-16C Z941Y-16C Z940Y-16P Z941Y-16P Z940Y-16R Z941Y-16R Z940W-16P Z941W-16P Z940W-16R Z941W-16R Z940Y-16I Z941Y-16I
40	240	145	110	85	16	3	4-18	595	DZW15	56
50	250	160	125	100	16	3	4-18	653	DZW20	59
65	270	180	145	120	18	3	4-18	665	DZW20	62
80	280	195	160	135	20	3	8-18	725	DZW20	74
100	300	215	180	155	20	3	8-18	787	DZW20	92
150	350	280	240	210	24	3	8-23	955	DZW30	161
200	400	335	295	265	26	3	12-23	1105	DZW30	219
250	450	405	355	320	30	3	12-25	1343	DZW45	376
300	500	460	410	375	30	3	12-25	1516	DZW60	484
350	550	520	470	435	34	4	16-25	1678	DZW60	695
400	600	580	525	485	36	4	16-30	1849	DZW90	977
450	650	640	585	545	40	4	20-30	1937	DZW90	1033
500	700	705	650	608	44	4	20-34	2234	DZW120	1087
600	800	840	770	718	48	5	20-41	2432	DZW180	1357
700	900	910	840	788	50	5	24-41	2489	DZW250	1481
800	1000	1020	950	898	52	5	24-41	2643	DZW350	1845
