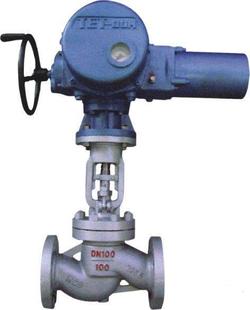

產品名稱：304不銹鋼電動截止閥[ 2015-05-27 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、不銹鋼電動截止閥J941H

產品型號					配管法蘭	公稱壓力	法蘭密封面
					配管法蘭	PN（MPa）	法蘭密封面
J41H-16C	J41W-16P	J41Y-16P	電動閘閥電動球閥電動蝶閥電動截止閥電動截止閥電動執行器 J41Y-16R	J41Y-16I	JB/T74	1.6	凸面
J41H-25	J41W-25P	J41Y-25P	J41Y-25R	J41Y-25I	GB9113	2.5	凸面
J41H-40	J41W-40P	J41Y-40P	J41Y-40R	J41Y-40I	HG20592-	4	凹凸面
J41H-64	J41W-64P	J41Y-64P	J41Y-64R	J41Y-64I	20635	6.4
J41H-100	J41W-100P	J41Y-100P	J41Y-100R	J41Y-100I		10
J41H-160	J41W-160P	J41Y-160P	J41Y-160R	J41Y-160I		16	環連接
傘齒輪傳動截止閥					在型號“J”后插入“5”，示例J541H-25
電動截止閥					在型號“J”后插入“9”，示例J941H-25
氣動截止閥					在型號“J”后插入“6”，示例J641H-25

注：如法蘭密封面型式與表中規定不同時，用戶應在合同中注明

二、不銹鋼電動截止閥用途
法蘭連接的截止閥適用于公稱壓力PN1.6～6.4MPa,工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、酸性介質等。操作方式有：手動、齒輪傳動、電動、氣動等。

三、不銹鋼電動截止閥標準與規范

設計與制造	結構長度	壓力溫度等級	連接法蘭	試驗與檢驗
GB12235	GB12221	GB9131 JB/T74 HG20604	JB/T74-90 GB9113 HG20592-20635	JB/T9092-1999 GB13927

四、不銹鋼電動截止閥結構優勢與特點

倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，填料與日俱更換可在不停機情況下進行方便快捷不影響系統運行。

五、不銹鋼電動截止閥主要零件材料

零件名稱	材料牌號
閥體	WCB	ZG1Cr18Ni9Ti		ZG1Cr18Ni12MoTi	ZGCr5Mo
閥蓋	WCB	ZG1Cr18Ni9Ti		ZG1Cr18Ni12MoTi	ZGCr5Mo
支架	WCB	ZG1Cr18Ni9Ti		ZG1Cr18Ni12MoTi	ZGCr5Mo
閥瓣	2Cr13	304		316	Cr5Mo
閥桿	2Cr13	304		316	25Cr2MoV
閥座	25		304	316		304
密封環、墊片	304、包覆墊
填料	增強柔性石墨

六、不銹鋼電動截止閥性能規范

公稱壓力 PN（MPa）	試驗壓力（MPa）		適用溫度（℃）				適用介質
公稱壓力 PN（MPa）	強度試驗	密封試驗	WCB	Wr5Mo	1Cr18Ni12Mo2Ti	1C18Ni9Ti	適用介質
1.6	2.4	1.8	≤425	≤550	≤200	≤200	水、油品、蒸氣、酸性介質
2.5	3.8	2.8
4.0	6.0	4.4
6.4	9.6	7.1
10.0	15	11				/
16.0	24	17.6				/

產品訂貨須知：

一、①不銹鋼內螺紋截止閥產品名稱與型號②不銹鋼內螺紋截止閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定上海湖泉的不銹鋼內螺紋截止閥型號，請按不銹鋼內螺紋截止閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。

感謝您訪問我們的網站【http://www.nxtwsp.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務

七、不銹鋼電動截止閥主要外形尺寸及連接尺寸

公稱壓力PN（MPa）	公稱通徑DN（mm）	主要外形尺寸及連接尺寸											電動裝置	重量
公稱壓力PN（MPa）	公稱通徑DN（mm）	L	D	D1	D2	D6	b-f	f2	z-φd	H	L1	L3	電動裝置	重量
1.6	50	230	160	125	100	/	18-3	/	4-18	645	590	371	DZW10A	48
	65	290	180	145	120	/	18-3	/	4-18	690	590	371	DZW10A	60
	80	310	195	160	135	/	20-3	/	8-18	715	590	371	DZW10A	65
	100	350	215	180	155	/	22-3	/	8-18	770	590	371	DZW15A	71
	125	400	245	210	185	/	24-3	/	8-18	780	590	371	DZW20A	119
	150	480	280	240	210	/	24-3	/	8-23	810	590	371	DZW30A	210
	200	600	335	295	265	/	26-3	/	12-23	967	810	515	DZW45A	320
	250	650	405	355	320	/	30-3	/	12-23	1143	810	515	DZW60A	550
	300	750	460	410	375	/	30-3	/	12-23	1292	830	540	DZW90	785
2.5	50	230	160	125	100	/	20-3	/	4-18	645	590	371	DZW10A	50
	65	290	180	145	125	/	22-3	/	8-18	690	590	371	DZW10A	62
	80	310	195	160	145	/	22-3	/	8-18	715	590	371	DZW15A	67
	100	350	230	190	160	/	24-3	/	8-23	770	590	371	DZW20A	73
	125	400	270	220	188	/	28-3	/	8-15	780	590	371	DZW30A	127
	150	480	300	250	218	/	30-3	/	8-15	875	810	515	DZW45A	215
	200	600	360	310	278	/	34-3	/	12-25	967	810	515	DZW60A	322
	250	650	425	370	332	/	36-3	/	12-30	1153	830	540	DZW90	585
	300	750	485	430	390	/	40-4	/	12-30	1292	830	540	DZW120	795
4.0	50	230	160	125	100	88	20-3	4	4-18	645	590	371	DZW10A	61
	65	290	180	145	125	110	22-3	4	8-18	690	590	371	DZW10A	75
	80	310	195	160	145	121	22-3	4	8-18	715	590	371	DZW20A	84
	100	350	230	190	160	150	24-3	4.5	8-23	770	590	371	DZW30A	101
	125	400	270	220	188	176	28-3	4.5	8-25	782	810	371	DZW45A	207
	150	480	300	250	218	204	30-3	4.5	8-25	875	810	515	DZW60A	226
	200	600	375	320	282	260	38-3	4.5	12-30	1160	810	540	DZW90	399
